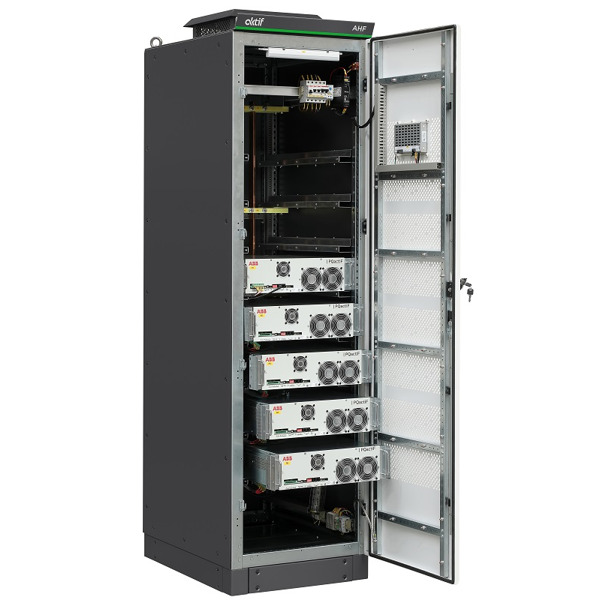

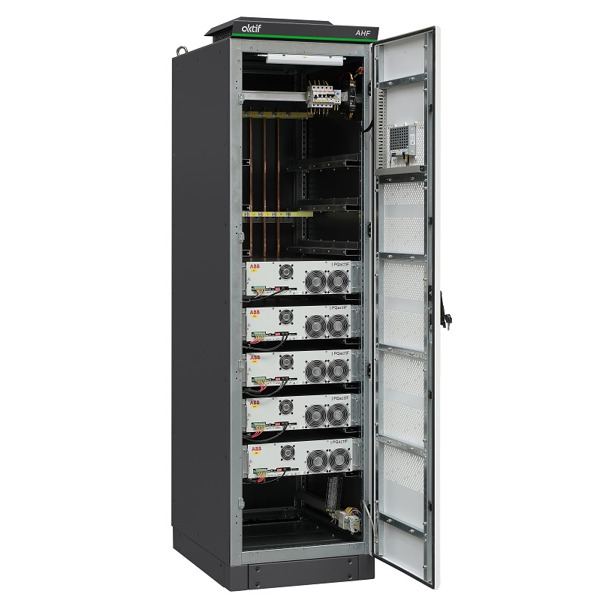

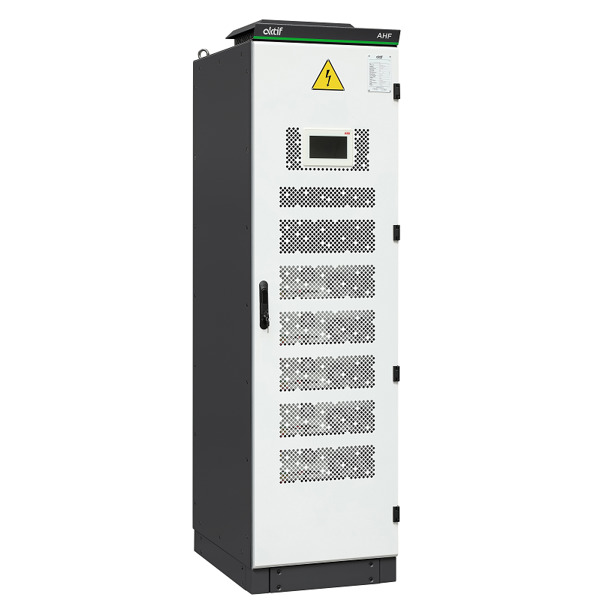

Aktif harmonik filtreler, yüksek frekanslı bozucu etkiye sahip bileşenlerin filtrelenmesi için kullanılan filtre sistemidir. Tip testli SLV serisi modüler panel yapısı ile genişlemeye ve kapasite artışına uygun tasarlanır.
Anahtarlama Tipi: Yüksek anahtarlama frekanslı IGBT Modül
Çalışma Prensibi: Her fazda ve nötr hattı üzerinde ayrı filtreleme
Çalışma Tipi: Otomatik / Manuel / Sabit
Bağlantı Tipi: Hızlı servis imkânı sunan plug-in bushingli çekmeceli tasarım
Avantajları
- Plug-in bushingli modüler modül tasarımı
- Kapasitif ve endüktif çift yönlü kompanzasyon
- Plug-in ile çekmeceli tasarım
- Modüler yapı sayesinde kolay kurulum ve güç artırımı
- Hızlı servis imkânı sunan modüler yapı
- Rezonans algılama
- 3P ve 3P+N bağlantı opsiyonu
- 51. Harmoniğe kadar filtreleme
- Endüktif ve kapasitif yönlü kompanzasyon desteği
Uygulama Alanları
- Bina ve Ofisler
- Banka Genel Merkezleri
- Endüstriyel Tesisler
- Demir Çelik Fabrikaları
- Çimento Fabrikaları
- Maden Tesisleri
- Kimya Fabrikaları
- Tekstil Fabrikaları
- Petrokimya Tesisleri
- Liman ve Vinç Tesisleri
Teknik Özellikler
- Gerilim : 200 - 480 V (±%10)
- Bağlantı Şekli: 3 Faz 3/4 Telli
- Anahtarlama Frekansı: 20 kHz
- Topoloji: Üç seviyeli IGBT tabanlı NPC
- Reaksiyon Süresi: 25 μs
- Harmonik Filtreleme: 51.Harmoniğe kadar
- Otomatik yük dengeleme ve kompanzasyon
- Verimlilik: ≥ 97%
- Ortam Sıcaklığı: -10 … +45 Cᶿ
Bağlantı Şeması
Filtre Grafiği
| Teknik Özellikler | |
| Gerilim | 200 V - 800 V (±%10) |
| Frekans | 50 Hz |
| Anahtarlama Frekansı | 20 kHz |
| Kapasite (A) | 1300 |
| Modül başına hat akımı değeri (A) | 50, 100, 150 A |
| Modül başına nötr akım değeri (A) | Hat akım değerinin 3 katına kadar |
| Bağlantı Türü | 3 Faz 3/4 Tel |
| İnverter teknolojisi | 3. Level IGBT Tabanlı NPC |
| Filtrasyon Türü | 51. harmonik seviyesine kadar |
| PFC Kompanzasyon Hedefi | 1 ± 0,1 Cos phi |
| Yedeklilik | Herhangi bir modül master olabilir |
| Tepki Süresi | ≤ 10 ms |
| Verimlilik | ≥ 97% |
| Uygulama | İç Mekan |
| Koruma Sınıfı | IP20 (Modül), IP31 (Panel) |
| Renk | RAL 9003 / 7015 |
| Ortam Sıcaklığı | -10 ... +45 oC |
| AT Konfigürasyonu / Çalışma Türü | Bir modül için Açık/Kapalı döngüsü, Paralel çalışmada Açık döngü |
| Nem | Çalışma da maksimum %95 yoğuşmasız Depolama da maksimum %85 yoğuşmasız |
| Kablo Girişi | Duvara monte modül için üst giriş, Panel tipi modül için alt giriş |
| Modüllerin panele bağlantı tipi | Plug-in bushing |
| Panel başına maksimum modül sayısı | 6 |
| AT gereksinimleri | 3 AT gereklidir (sınıf 1.0 veya daha iyi, 15 VA) |
| İletişim Türü | RS485 |
| Soğutma | Metal gövdeli fan |
| Kontrolcü | 7’’ HMI |
| Boyutlar (G x D x Y) | 700 x 1030 x 2100 |
| Standart | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
| Duvar Panosu Tipi Aktif Harmonik Filtreler | ||
| AHF.50.400.1W | 50 A, 400 V, 50 Hz Duvar Tipi Aktif Harmonik Filtre | 378 x 200 x 525 mm |
| AHF.100.400.1W | 100 A, 400 V, 50 Hz Duvar Tipi Aktif Harmonik Filtre | 503 x 200 x 556 mm |
| Dikili Tip Aktif Harmonik Filtreler | ||
| AHF.200.400.2.1P | 200 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 700 x 1030 x 2100 mm |
| AHF.300.400.3.1P | 300 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 700 x 1030 x 2100 mm |
| AHF.400.400.4.1P | 400 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 700 x 1030 x 2100 mm |
| AHF.500.400.5.1P | 500 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 700 x 1030 x 2100 mm |
| AHF.600.400.6.1P | 600 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 700 x 1030 x 2100 mm |
| AHF.700.400.7.2P | 700 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.800.400.8.2P | 800 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.900.400.9.2P | 900 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.1000.400.10.2P | 1000 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.1100.400.11.2P | 1100 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.1200.400.12.2P | 1200 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 1400 x 1030 x 2100 mm |
| AHF.1300.400.13.3P | 1300 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 2100 x 1030 x 2100 mm |
| AHF.1400.400.14.3P | 1400 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 2100 x 1030 x 2100 mm |
| AHF.1500.400.15.3P | 1500 A, 400 V, 50 Hz Dikili tip Aktif Harmonik Filtre | 2100 x 1030 x 2100 mm |
| Aktif Harmonik Filtre Modülleri | ||
| AHF.50.400.1M | 50 A, 400 V, 50 Hz, Aktif Filtre Modüllü Çekmeceli Tasarıma Uygun | 359 x 538 x 200 mm |
| AHF.100.400.1M | 100 A, 400 V, 50 Hz, Aktif Filtre Modüllü Çekmeceli Tasarıma Uygun | 484 x 646 x 232 mm |
| Type | Size | Download Link | |
| Güç Kalitesi Çözümleri | 1 MB | Download | |
| AHF Elektronik Tabanlı Güç Kalitesi Çözümleri | 1 MB | Download | |
| AHF-SVG Elektronik Tabanlı Güç Kalitesi Çözümleri | 1 MB | Download |
Aktif Harmonik Filtre nedir?
Aktif Harmonik Filtre (AHF), şebekedeki harmonik bozucu bileşenleri algılayıp, ters fazda düzeltici akım enjekte ederek bu bileşenleri ortadan kaldıran elektronik bir sistemdir. Aktif harmonik filtre sistemleri, 2,5 kHz frekansına kadar mevcut harmonikleri otomatik olarak algılar ve filtreler. Ayrıca kontrol sistemi üzerinden seçilen belirli harmoniklere yönelik filtreleme de yapılabilir. 50. harmoniğe kadar filtreleme yapabilmektedir.
Aktif Harmonik Filtrenin çalışma prensibi nedir?
IGBT tabanlı inverter yapısı ile çalışan sistem:
- Şebekedeki akımı sürekli izler
- Harmonik bileşenleri (ör. 5., 7., 11., 13. vs.) gerçek zamanlı analiz eder
- Ters fazda aynı büyüklükte düzeltici akım üretir
- 3 faz ve nötr üzerinden ayrı ayrı filtreleme yapılabilir
- Tepki süresi: ≤ 10 ms
- Düşük seviyede reaktif güç kompanzasyonu da sağlar
