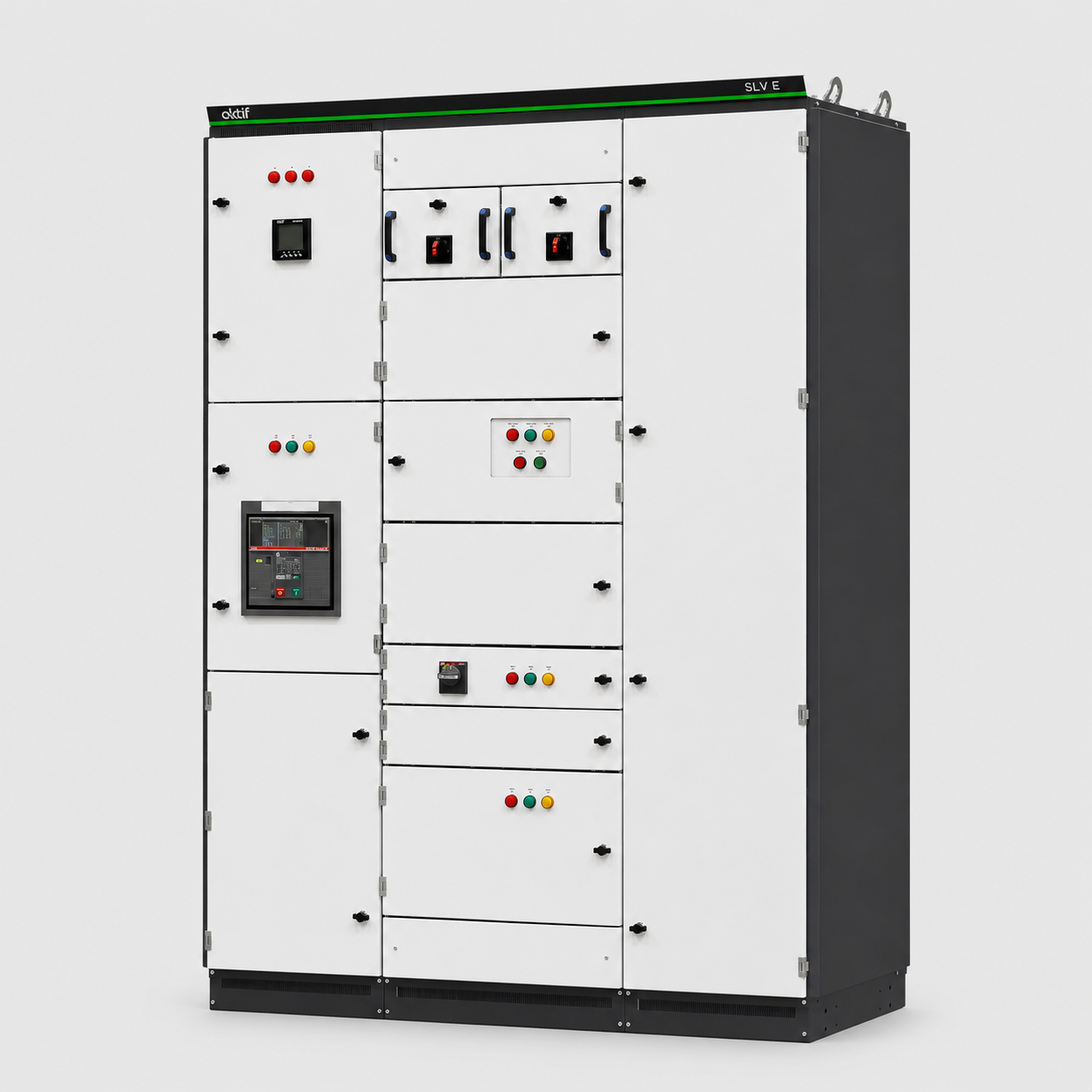

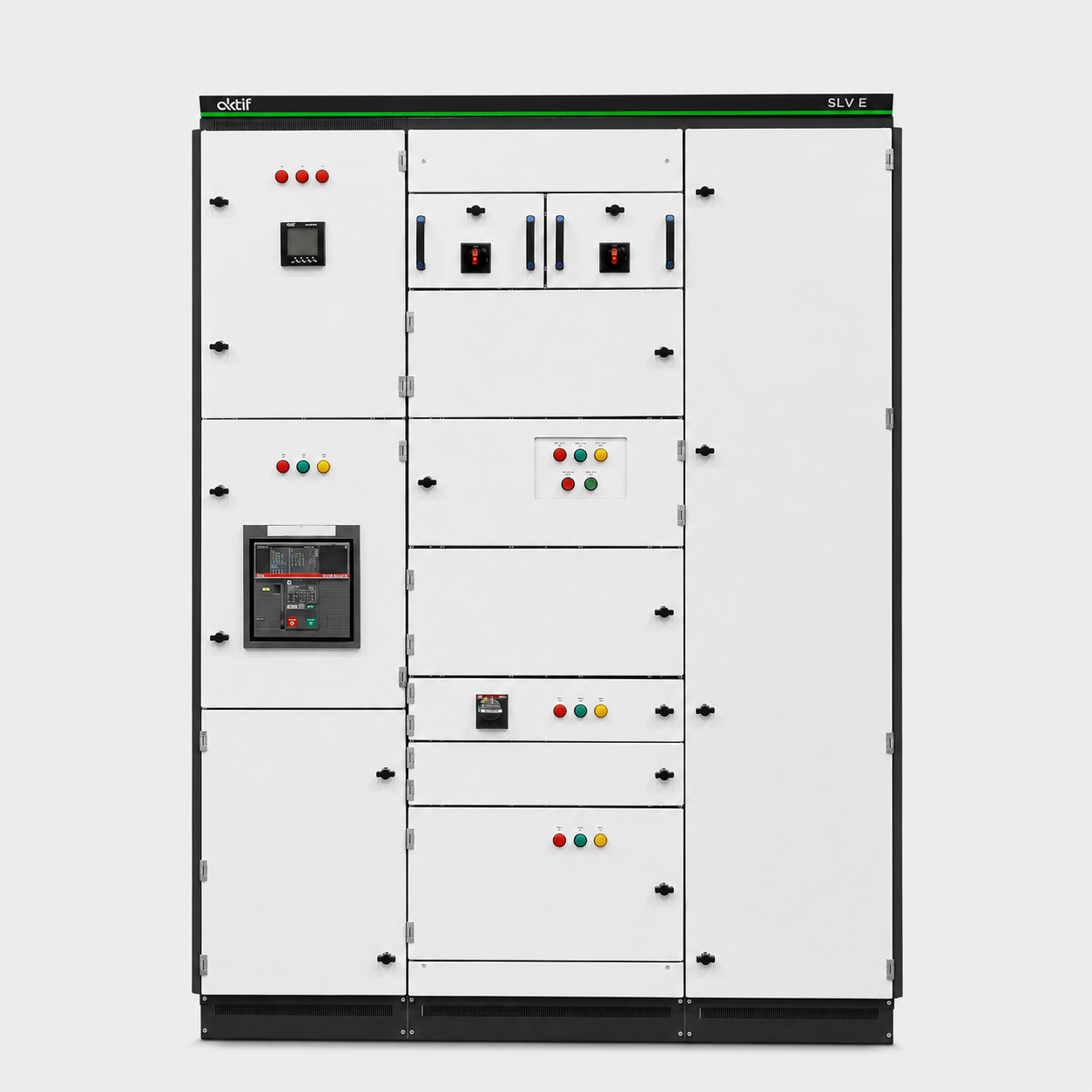

SLV-E Serisi bölmelendirilebilir alçak gerilim panoları, endüstriyel kullanım için rekabetçi bir yapıdadır. Pano sistemi DNV-GL sertifikalı olup, en zorlu uygulamalar için bile uygundur.
SLV-E tek yönden yada çift yönden müdahale edilebilir yapıda olup, tüm tiplerde L ve U yapıda montaj edilmeye uygundur. Bara sistemi orta, arka ve üst bölümde herhangi bir yükseklikte montaj edilebilir. Bara sistemleri alüminyum veya bakır olarak üretilebilmektedir.

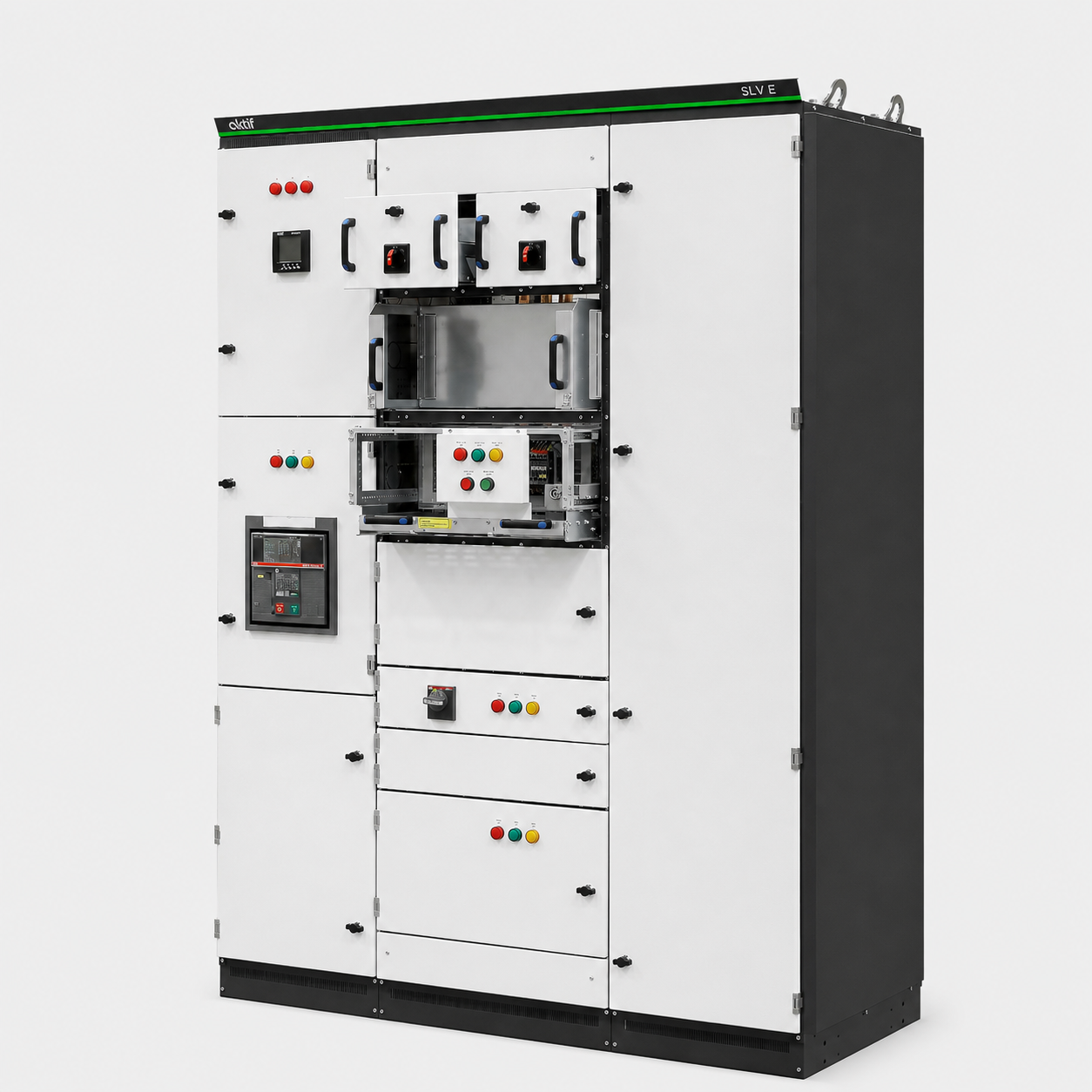

Tüm tip testlerden başarılı bir şekilde geçen çekmeceli veya sökülebilir üniteli tasarım sayesinde maksimum bakım ve değişim kolaylığı sağlanmıştır.
Üniteler kompakt, havalandırmalı, kilitlenebilir yapıda olup, kablo ve bağlantılar için ayrı bir bölüme sahiptir.
ÖLÇÜLER
| Genişlik | 200 | 300 | 450 | 600 | 750 | 900 | 1050 |
| Yükseklik | 1680 | 1820 | 1960 | 2100 | |||
| Derinlik | 500 | 650 | 800 | 1000 | |||
| Baza | 50 | 100 |
ELEKTRİKSEL ÖZELLİKLER
| Nominal Gerilim
Un |
İzolasyon Gerilimi
Ui |
Nominal Akım
(Yatay Bara) |
Nominal Akım
(Dikey Bara) |
Beyan Kısa Süreli Dayanım Akımı
Icw |
Dayanım Akımı Tepe Değeri
Ipk |
Nominal Frekans
f |
Ark Kısa Devre Dayanımı |
| < 690V | 1000V | < 3200A
< 5000A |
< 1280A
< 1500A |
<100kA | < 220kA | 50 – 60Hz | 50kA/0,3s (725V) |
MEKANİK ÖZELLİKLER
| Pano sınıfı | Darbe Dayanımı | Bölmelendirme Tipi | İzolatörler Arası Mesafe | Kapı Kalınlığı |
| < IP55 | IK09/07 | 2, 3, 4 | 350mm - 450mm | 1,4mm |
MATERYALLER
| Karkas | İzolatör Flanşları |
Korozyona Karşı Koruma |
| Sıcak galvanize çelik sac | PC | Sıcak galvanize çelik sac |
| ELEKTROSTATİK TOZ BOYA | STANDARTLAR | ||
| RAL 7035, RAL 9003 - RAL 7015 |
EN 60529 EN 62262 |
IEC/EN 61439-1
IEC/EN 61439-2 IEC/EN 61439-3 |
IEC/EN 62208 |
| Tür | Boyut | İndirme Linki | |
| SLV-E Serisi Alçak Gerilim Panoları | 1 MB | İndir |
