Kaçak akım röleleri ister bir endüstriyel tesis de olsun, ister ticari binada hem can ve hem de mal güvenliği için önemli bir elektriksel koruma cihazıdır. Ancak günümüzde elektrik donanımların farklılaşması, daha komplike ve elektronik odaklı olması bu koruma cihazlarının görevini yerine getirmede bir takım zorluklar ortaya çıkarmıştır. Özellikle ac sürücü, kaynak makinesi, aşırı gerilimler, UPS gibi farklı donanım ve sistemler kaçak akım rölesinin hatalı çalışmasına neden olabilmektedir. Bu durumun önüne geçmek içinse farklı teknolojiye sahip KAÇAK AKIM RÖLELERİ kullanabiliriz.

Endüstriyel tesisler giderek daha fazla enerji kalitesi problemi ve koruma cihazlarının hatalı çalışması sorunu yaşamaktadır.

İsterseniz gelin önce diğer kaçak akım rölesi çeşitlerine bakalım.

A ve AC Tipi Kaçak Akım Röleleri

EC/ EN 61008 ve IEC/ EN 610091 standartları ile uyumlu olan AC tipi veya A tipi kaçak akım koruma röleleri, konut ve benzeri türü çoğu uygulamada kullanılır.  Ancak ev aletlerinde dahi bulunan yüksek DC bileşenler, frekanslar veya parazitler bu röleleri gereksiz açma yapmasına neden olabilir. 6mA üzerinde kaçak akım durumunda, A Tipi rölelerim açma performanslarının sağlıklı olmadığı düşünülür.

B Tipi Kaçak Akım Röleleri

90lı yıllarda A tipi rölelerin eksik kalması hem de DC akımın hayatımızda daha fazla yer edinmesi ile B tip röleler kullanılmaya başlandı. B tipi kaçak akım röleleri, yüksek doğru akım bileşenli veya yüksek frekanslı toprak hata akımı üreten doğrusal olmayan devreler için uygundur. Fotovoltaik tesisler, elektrikli şarj istasyonları UPS, redresör, DC sürücüler vb uygulamalarda iyi bir seçenektir. Özellikle güç elektroniği uygulamalarında A/AC tipi rölelerin yetersiz kalması B tipi röleleri kullanıcılar için harika bir alternatif haline getirdi.

Elektrikli araç kullanımı ile yaygınlaşacak şarj istasyonlarında elektriksel koruma önemli bir konu olacak.

F Tipi Kaçak Akım Röleleri

Giderek daha karmaşıklaşan ve gelişen endüstrisinin elektriksel koruma ihtiyacı da farklılaştı. Lineer olmayan yüklerin sayısının artması harmonik sorununu meydana getirirken, harmonikler elektriksel koruma cihazlarının çalışmasını doğrudan etkiledi. F tipi kaçak akım röleleri, yapısında bulunun filtre ile başta harmonik olmak üzere diğer frekansları ayırt edebilir.  Çalışma frekans aralığı çok geniş olduğu için 10-1000 Hz 50-60 Hz bandında gereksiz açma yapmazlar.

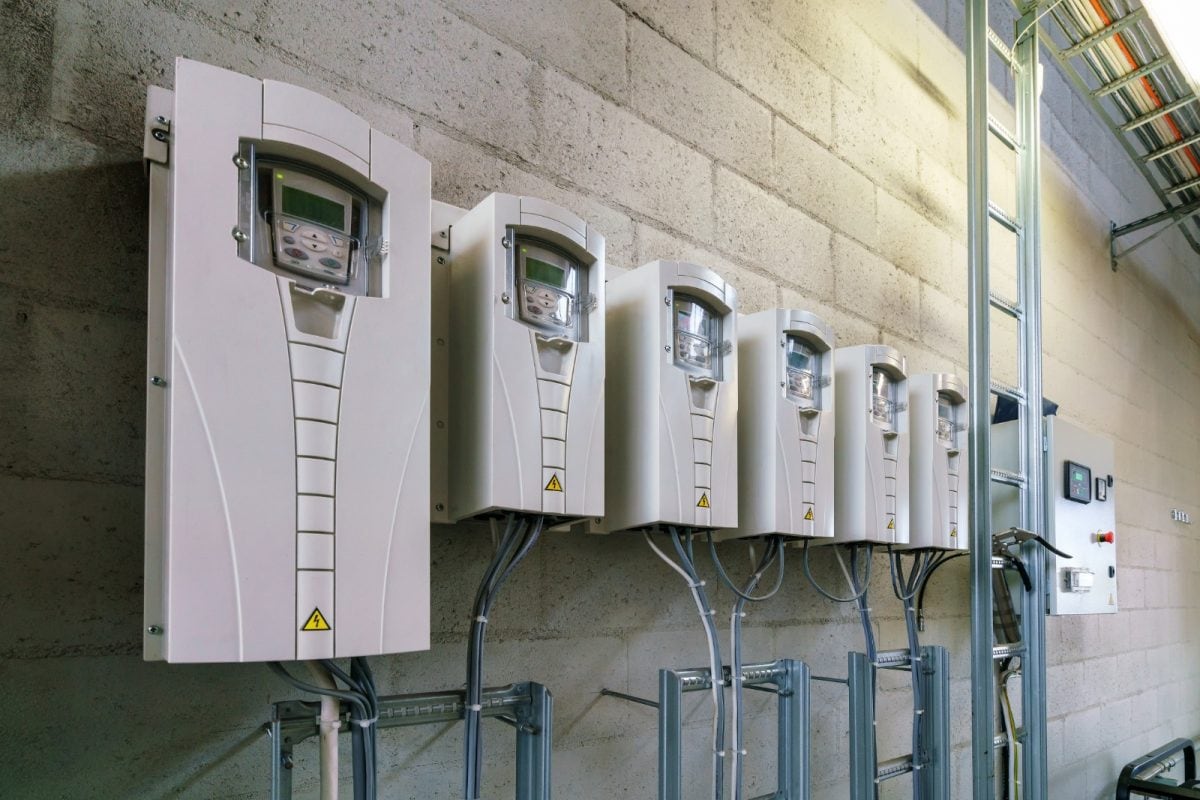

AC Sürücüler ister fabrikada ister ticari binalarda olsun kaçak akım rölelerinin gereksiz açma yapmasına neden olabilirler.

Kaçak Akım Rölesi Katalog

Neden F Tipi Kaçak Akım Röleleri

-Yapısındaki filtre sayesinde harmonik ve yüksek frekans değişimlerinden etkilenmez.

-Yıldırım ve ani aşırı gerilim kaynaklı gereksiz açma yapmaz.

-Frekans değişimlerinde hatalı açma yapmaz.

-Düşük dereceli DC akımlardan etkilenmez.

F Tipi Röleler Nerelerde Tercih Edilebilir?

-Özellikle ac sürücünün yoğun olduğu makine panolarında

-Asansör sistemlerinde

-Banka ve veri merkezlerinde

-Kritik yüklere sahip tüm üretim hatlarında

-Kaynak makinelerinde

-CNC tezgahlarında

-Yoğun harmonik üreten haddene ve çelik üretim tesislerinde

-Yine yoğun ac sürücü kullanılan HVAC sistemlerinde

-Nötr olmayan sistemlerde dahi kullanımı vardır.

Kaçak akım röleleri can ve mal kaybını önlemede uzun yıllardır kullanılan koruma cihazlarının başında gelir. Gelişen teknoloji ile birlikte evrimleşen bu cihazlar bugün her tesiste güvenilir bir şekilde koruma sistemi oluşturmaya yardımcı olabiliyor. Bu noktada dikkat edilmesi gereken doğru ürün seçimi ve doğru uygulama. Aktif Group olarak röle seçimleri ve uygulama istekleriniz için her zaman bizlerle iletişime geçebilirsiniz.
