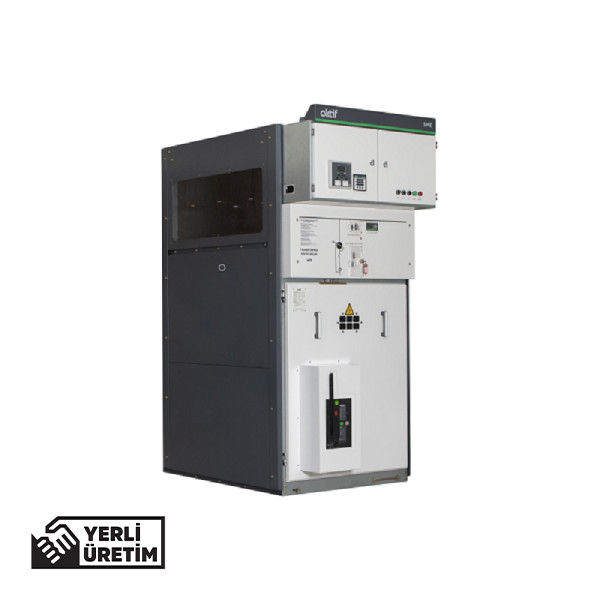

SME Serisi Metal Mahfazalı (Metal Enclosed) Modüler Hücreler 40.5 kV, 1250 A, 25 kA/1s elektriksel değerlere kadar üretilebilen anahtarlama, koruma ve kontrol panolarıdır. LSC-2A servis sürekliliğinde, AFL iç ark dayanım sınıfında,  PI bölmelendirme sınıfında, IP 3X koruma derecesinde, IEC 62271-200 Standardı ve TEDAŞ-MYD/95-007E Şartnamesi’ ne uygun olarak üretilen Aktif Marka SME hücrelerin iki farklı tipi bulunmaktadır.

  • SME-0 :Sabit Tip Arabalı Devre Kesici
  • SME-1 :Çekmeceli Tip Arabalı Devre Kesici

Metal Mahfazalı Modüler Hücreler 3 bağımsız bölümden oluşmaktadır;

  • Alçak Gerilim Bölümü : Sistemde kullanılması gereken tüm ölçüm cihazları, koruma röleleri, terminal bağlantıları, haberleşme cihazları ve diğer koruma ve kumanda ekipmanlarının bulunduğu bölümdür. Ayrıca bu bölümde müşterilerimizin talep etmiş olduğu marka, modelde koruma röleleri, enerji analizörleri, elektrik sayaçları, akım gerilim test terminalleri kullanılabilmektedir.
  • Bara Bölümü : Anma akımına uygun elektrolitik bakır baralar ve mesnet izolatörlerinden oluşan bölümdür.
  • Anahtarlama Ekipmanları Bölümü : Bu bölümde proje içeriğine uygun olarak anahtarlama elemanları (SF6 gazlı/vakum kesici, SF6 gazlı ayırıcı, yük ayırıcı, döner ayırıcı, toprak ayırıcısı), akım trafosu, gerilim trafosu, parafudr, kapasitif gerilim bölücü, kablo bağlantı rakorları yer almaktadır.

SME serisi hücreler, SMK serisi monoblok beton köşklerde, SPK serisi prefabrik beton köşklerde ve SCK serisi sac köşklerde kullanıma tam uygun yapıda olup, her türlü endüstriyel tesisler ve iç mekan uygulamalarında kullanılabilmektedirler. Aktif marka SME Serisi Metal Mahfazalı Modüler Hücrelerin modüler yapısı sayesinde ilave hücreler mevcut tesise kolaylıkla entegre edilebilmektedir. Korozyona karşı tropikalizasyon imalat seçeneği de sunulmaktadır.

Uluslararası akredite laboratuvarlardan alınmış olan tip testlerine sahip olan SME Serisi hücreler, IEC 62271-200, TSE EN 62271-200 standartları ve TEDAŞ-MYD/95-007.E şartnamesine uygun olarak imal edilmektedirler. IEC62271-210, EN60068, IEEE693, GR-63-Core-Zone4 standartlarına göre sismik tip testlerinden başarı ile geçmiştir.

Aktif Elektroteknik TSE, ISO 9001, ISO 14001 ve ISO 45001 kalite belgelerine ve yerli malı belgesine sahiptir. 5 yıl garanti seçeneği ile güvenilirliği desteklenen Aktif SME Metal Mahfazalı Modüler Hücreler, tesisiniz için ekonomik ve uzun ömürlü çözümler sunmaktadır.

Avantajları :

  • Kusursuz patentli menteşeli kapısı sayesinde maksimum düzeyde işletme güvenliği
  • Tamamı 2 mm kalınlığında sacdan dört tarafı kapalı tasarım,
  • LSC 2A servis sürekliliği
  • PI bölmelendirme
  • AFL sınıfı iç ark dayanımı
  • 3 bağımsız erişilebilir bölüm
  • Maksimum iş güvenliği
  • Düşük bakım maliyeti
  • Uzun ömürlü ve güvenilir elektriksel ve mekaniksel kilitleme sistemi
  • Sürekliliği sağlanmış topraklama sistemi
  • Kolay ve hızlı servis imkânı veren çekmeceli arabalı tip kesici seçeneği
  • Aktif Marka monoblok beton köşkler, prefabrik köşkler veya sac köşkler ile paket çözüm imkanı
  • AC ve DC güç bağlantılarının geçme soketler ile hızlı ve hatasız yapılması,
  • Tropikal ortam koşulları için korozyona karşı özel tropikalizasyon imalat opsiyonu
  • Tamamen tip testlere uygun imalat
  • IEC62271-210 standardına uygun sismik dayanımlı imalat opsiyonu (EN60068, IEEE693, GR-63-Core-Zone4 standartlarına uygun)
  • 5 yıl garanti opsiyonu

Kullanım Alanları :

  • Enerji Üretimi
  • Enerji Dağıtım Merkezleri
  • Trafo Merkezleri
  • Otomotiv Endüstrisi
  • Yenilenebilir Enerji
  • Sanayi
  • Haddaneler
  • Boru Hatları
  • Tersaneler
  • Madencilik
  • Ulaşım

Özellikler:

  • Anma Gerilimi : 12 ... 40,5 kV
  • Anma Yalıtım Düzeyi : 28 ... 95 kV
  • Yıldırım Darbe Dayanım Gerilimi : 75 ... 185 kV
  • Anma Frekansı : 50 / 60 Hz
  • Anma Akımı : 630 / 1250 A
  • Kısa Süreli Dayanım Akımı : 16 … 25 kA (1 s)
  • İç Ark Dayanımı : 25 kA (1 s)
  • Koruma Sınıfı : Kapılar kapalıyken: IP3X, Bölmeler arası: IP2X
  • Renk: Kapaklar: RAL9003, Yanlar: 7015
Type Size Download Link
SME - Metal Mahfazalı Modüler Hücreler  PDF 1 MB  Download
Hava İzoleli Ayırıcılar PDF 1 MB Download
Topraklama Ayırıcısı PDF 1 MB Download
Döner Ayırıcılar PDF 1 MB Download

Metal Mahfazalı (Enclosed) Modüler hücrelerde neden klape (shutter) kullanılmaz?

Metal Mahfazalı Modüler Hücreler yapı gereği alçak gerilim, bara ve anahtarlama olmak üzere 3 bağımsız bölümden oluşmaktadır. Anahtarlama bölümündeki enerjiyi kesmek için ayırıcı kullanılmaktadır.

SME-1 Serisi hücreler hangi durumlarda tercih edilmektedir?

SF6 veya vakum kesicinin çekmeceli arabalı yapıda olmasının talep edildiği noktalarda SME-1 Serisi hücreler tercih edilmektedir.

×
