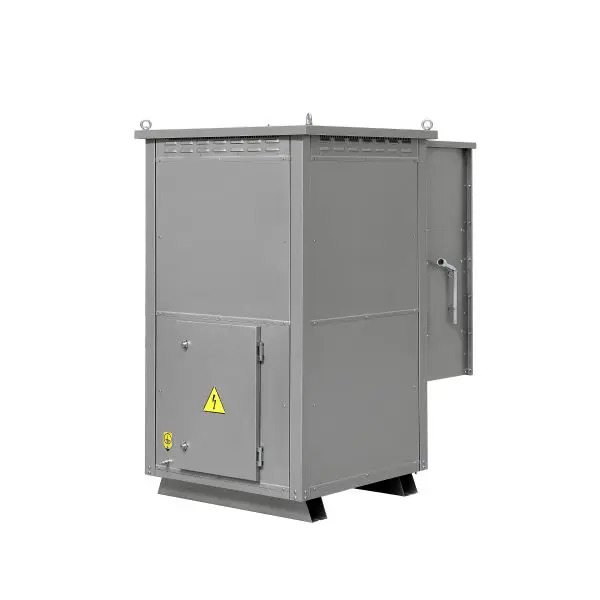

AG ve YG jeneratöründen gelen 3 faz, bir nötr noktası sağlamak için jeneratör nötr hücrelerinin içinde birleştirilir. Bu nötr nokta, bir direnç aracılığıyla toprağa bağlanır.

AG ve YG nötr hücrelerinin standart nötr topraklama direncinden farkı, jeneratörden gelen 3 fazın hücre içerisinde birleştirilerek, nötr noktasının elde edilmesidir. Bu uygulamadaki amaç;
• Nötr noktasından önceki üç faza takılan faz akım transformatörleri ile röleye bilgi gönderilmesi
• Toprak kısa devre akımının jeneratöre zarar vermeyecek mertebelere sınırlandırılarak işletme sürekliliği ve güvenliğinin en üst seviyeye çıkarılması
• Jeneratör Nötr Hücresinin nötr noktasına bağlı bulunan akım transformatörü sayesinde arızanın röleler vasıtasıyla algılanması ve arıza süresinin tanımlanması
• Arıza akımının kesilmesiyle oluşacak salınımlı ve salınımsız geçici rejim gerilim dalgalanmalarının sınırlandırılması, bu sayede sistemdeki ekipmanların izolasyon seviyelerinin korunması
• Sahadaki adım geriliminin güvenilir seviyelerde tutulmasının sağlanması ile personel güvenliğinin arttırılması
• Arıza akımına maruz kalan tüm ekipmanların aşırı ısınma ve mekanik zorlanmasının önlenmesidir.

Teknik Özellikler
• 17,5 kV’a kadar jeneratör setlerine uygun
• 5000 A’e kadar farklı akımlarda uygulanabilir
• Zor saha koşullarına uygun, korozyona karşı dayanıklı paslanmaz direnç malzemesi
• Yüksek sıcaklık ve ani aşırı akımlara dayanıklı özel mekanik ve elektriksel tasarım
• Faz akım transformatörleri, nötr akım ve gerilim transformatörleri

Direnç Elemanı
• Arıza akımına uygun kesitte, yay sarım, kenar sarım ya da ızgara direnç elemanları
• Yüksek sıcaklıklarda kesintisiz elektriksel sürekliliği sağlayabilen modüler, bükümlü ve paslanmaz cıvata bağlantılı yapı
• Seri ve/veya paralel bağlantıya uygun, bükümlü ve üst üste bindirilmiş, yüksek kesit ve çok düşük kontak direnci terminal bağlantıları sayesinde aşırı akımlar için yüksek geçirgenlik

Kabin
•Dahili kullanıma ve mükemmel soğumaya uygun standart IP3X Koruma Derecesi
• Karkasa monte edilmiş direnç blokları sayesinde tamamı modüler, esnemeyen güçlü hücre tasarımı
• Kusursuz patentli menteşeli kapısı sayesinde maksimum düzeyde işletme güvenliği
• Korozyona dayanıklı taşıma halkaları ve bağlantı elemanları
• Tamamı 2 mm kalınlığında sacdan dört tarafı kapalı tasarım
• Paslanmaz ürün ve uyarı etiketleri
• IEC 62271-200 Standardına uygun tip testli imalat

Opsiyonlar
• İstenilen renk kodunda boyalı hücre
• Gerilim transformatörü, parafudur, pano ısıtıcı, analog gösterge ve benzeri yardımcı ekipmanlar
• Yüksek rakımda çalışmaya uygun özel tasarım
• Tropikal ortam koşulları için korozyona karşı özel tropikalizasyon imalat opsiyonu

Avantajlar

• IEC 62271-200 Standardına uygun tip testli Aktif SME Serisi hücreler ile yüksek personel ve ekipman güvenliği sağlanmaktadır.
• Kolay erişim ve bakım
• Darbelere karşı yüksek izolasyon ve mekanik dayanım
• Tropik ortam koşullarına uygun üretim
• Benzersiz tasarım ile kanıtlanmış güvenirlik
• İlave ekipman entegrasyonu imkanı (parafudr, ısıtıcı, vb)

Uygulama Alanları

• Termik
• Nükleer
• Gaz
• Hidroelektrik
• Biyokütle
• Rüzgar
• Enerji Üretim Santralleri
