Nötr Topraklama Dirençleri, elektrik sistemlerinde çalışanların ve ekipmanların güvenliğini sağlamak için faz-toprak arıza akımını sınırlamakta kullanılır. Nötr topraklama direncinin sınırlama akımı tayin edilirken, bağlı bulunacağı transformatör ya da generatörün hemen yakınında oluşacak faz toprak kısa devre akımının değeri hesaplanır. Genellikle arıza akımını bu kısa devre akımının %10’u mertebesinde sınırlamak için uygun direnç değeri seçilir. Aynı zamanda seçilecek sınırlandırılmış arıza akımının değerinin röleler tarafından algılanabilmesi için optimum bir değerde olması gerekmektedir. Bu nedenle nötr topraklama direncinde kullanılan akım transformatörünün primer değeri sınırlandırılmış arıza akım değerinden farklı seçilebilir.
AG ve OG dağıtım şebekelerinde güç transformatörlerin ve generatörlerin nötr noktaları bir direnç üzerinden topraklanır. Bu uygulamadaki amaç;
- Toprak kısa devre akımının trafo ve generatöre zarar vermeyecek mertebelere sınırlandırılarak işletme sürekliliği ve güvenliğinin en üst seviyeye çıkarılması
- Nötr Topraklama Direncinde bulunan Akım Trafosu sayesinde arızanın röleler vasıtasıyla algılanması ve arıza süresinin tanımlanması
- Arıza akımının kesilmesiyle oluşacak salınımlı ve salınımsız geçici rejim gerilim dalgalanmalarının sınırlandırılması, bu sayede sistemdeki ekipmanların izolasyon seviyelerinin korunması
- Sahadaki adım geriliminin güvenilir seviyelerde tutulmasının sağlanması ile personel güvenliğinin arttırılması
- Arıza akımına maruz kalan tüm ekipmanların aşırı ısınma ve mekanik zorlanmasının önlenmesi
Arıza süresi genellikle 5 – 10 saniye olarak seçilmektedir. Bu süre ani enerji kesintisine tahammülü olmayan işletmelerde 30 saniyeye kadar çıkabilmektedir. Hatta hastane, veri merkezleri, tekstil, çimento ve enjeksiyon ile üretim yapan fabrikalar gibi tesislerde sistemin sürekliliği çok önemli olduğu ve enerji kesintisi yapılmadan arıza noktasının tespit edilebilmesi için arıza akımı sisteme zarar vermeyecek seviyede olmak koşuluyla arıza süresi sürekli seçilebilmektedir. Detaylı bilgi için “Yüksek Dirençli Nötr Topraklama Sistemi” ürünümüze bakabilirsiniz.
Bir nötr topraklama direncine teklif verilebilmesi için, mümkünse sistemin tek hat şeması ve aşağıdaki temel parametrelere ihtiyaç vardır.
- Direncin bağlanacağı transformatör ya da generatörün F-F ve F-N gerilimi
- Arıza akımı değeri
- Arıza süresi
Teknik Özellikler:
- 110/√3 kV’a kadar farklı gerilimlerde uygulanabilir
- 5000 A’e kadar farklı arıza akımlarında uygulanabilir
- Zor saha koşullarına uygun, oksitlenme ve korozyona karşı dayanıklı paslanmaz direnç malzemesi (AISI304, AISI310, AISI316, AISI430, CrAl, CrNi)
- Yüksek sıcaklık ve ani aşırı akımları karşılayabilen özel mekanik ve elektriksel tasarım
- Arıza akımını algılayan dahili akım trafosu (IEC 61869-2)
- ANSI-IEEE 32 standardına ve özel şartnamelere uygun tasarım ve test
Direnç Elemanı:
- Arıza akımına uygun kesitte, yay sarım, kenar sarım ya da ızgara direnç elemanları
- Yüksek sıcaklıklarda kesintisiz elektriksel sürekliliği sağlayabilen tamamen modüler, bükümlü ve paslanmaz cıvata bağlantılı yapı
- Seri ve/veya paralel bağlantıya uygun, bükümlü ve üst üste bindirilmiş, yüksek kesit ve çok düşük kontak direnci terminal bağlantıları sayesinde aşırı akımlar için yüksek geçirgenlik
- Geniş yüzeyli steatid buşing ve M16 bağlantı gijonu kullanımı sayesinde yüksek dahili izolasyon ile sarsıntı ve sarkmalara karşı yüksek mekanik dayanım
- Aşırı akımın termal ve mekaniksel etkilerini tüm yüzeye yayacak özel tasarlanmış ızgara direnç yapısı

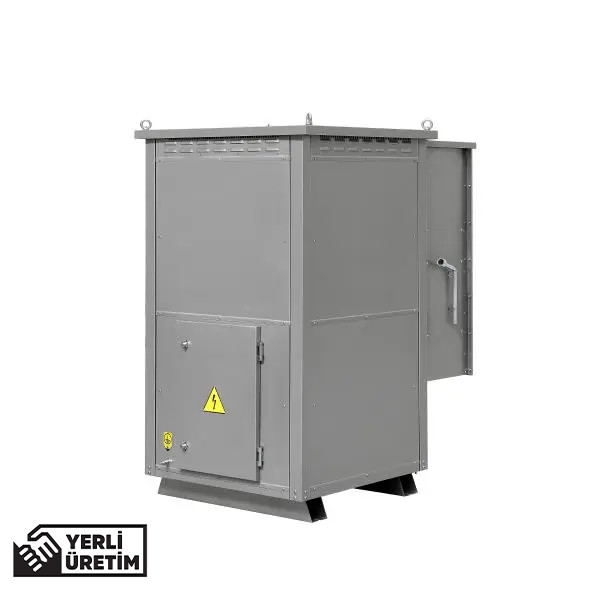

Kabin:
- Harici kullanıma ve mükemmel soğumaya uygun standart IP23 Koruma Derecesi
- IP 67 terminal kutusu
- Standart sıcak daldırma galvaniz sac
- Karkasa monte edilmiş direnç blokları sayesinde tamamı modüler, alttan ve üstten kaldırmaya uygun esnemeyen güçlü kabin tasarımı
- Üst üste bindirilmeyen, her biri bağımsız olarak karkasa montajlanmış direnç blokları sayesinde sahada istenilen bloğa erişim ve bakım kolaylığı
- Menteşeli ve kilitlenebilir kapı
- Korozyona dayanıklı taşıma halkaları ve bağlantı elemanları
- Paslanmaz ürün ve uyarı etiketleri
Opsiyonlar:
- IP00’dan IP55'e kadar istenilen koruma derecesinde imalat
- Paslanmaz, alüminyum kabin
- İstenilen renk kodunda boyalı kabin
- Üstten veya yandan buşingle giriş
- Ayırıcı, gerilim trafosu, topraklama trafosu, parafudr, röle, pano ısıtıcı vs ilave yardımcı ekipmanlar
- Zorlu saha koşullarına uygun modüler yükseltme ayakları
- Yüksek rakımda çalışmaya uygun özel tasarım
- Patlayıcı ortamlarda çalışmaya uygun (ATEX) özel tasarım
