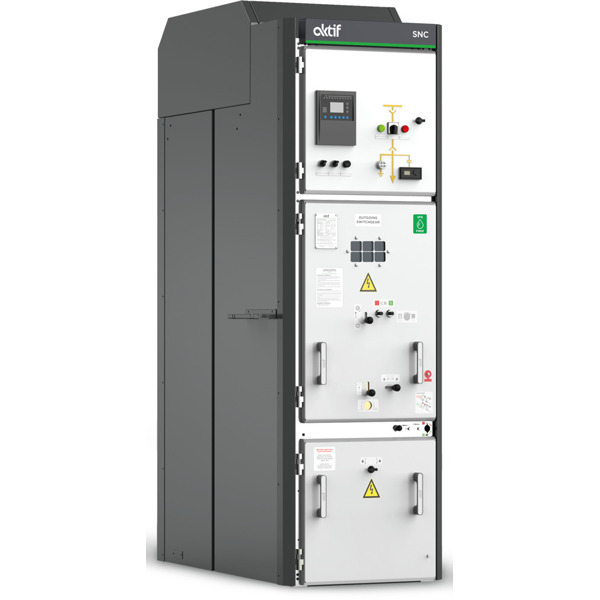

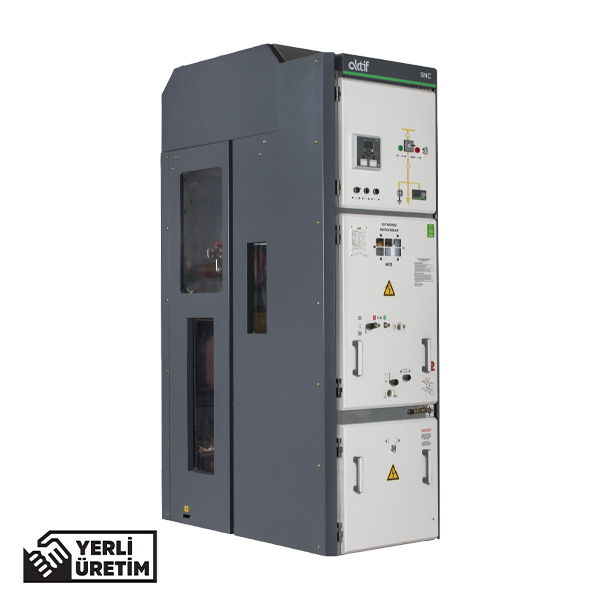

SNC serisi Metal Mahfazalı Metal Bölmeli Modüler hücreler 36 kV, 3150 A, 40 kA/3s elektrisel değerlerine kadar LSC-2B servis sürekliliğinde, PM bölmelendirmeli, AFLR sınıfı iç ark dayanımlı, IP 4X koruma sınıfında IEC 62271-200 standardına ve Tedaş MYD yönetmeliğine uygun olarak üretilirler. SNC serisi Metal Clad hücrelerde kaset tipi SF6 gazlı veya vakum kesici kullanılmaktadır. SNC-1 modeli 4 ve SNC-2 modeli 5 bağımsız erişebilir bölümden kompartımandan oluşmaktadır;

  • Alçak Gerilim Bölümü : Sistemde kullanılması gereken tüm ölçüm cihazları, koruma röleleri, terminal bağlantıları, haberleşme cihazları ve diğer koruma ve kumanda ekipmanlarının bulunduğu bölümdür.
  • Bara Bölümü : Anma akımına uygun elektrolitik bakır baralar ve mesnet izolatörlerinden oluşan bölümdür.

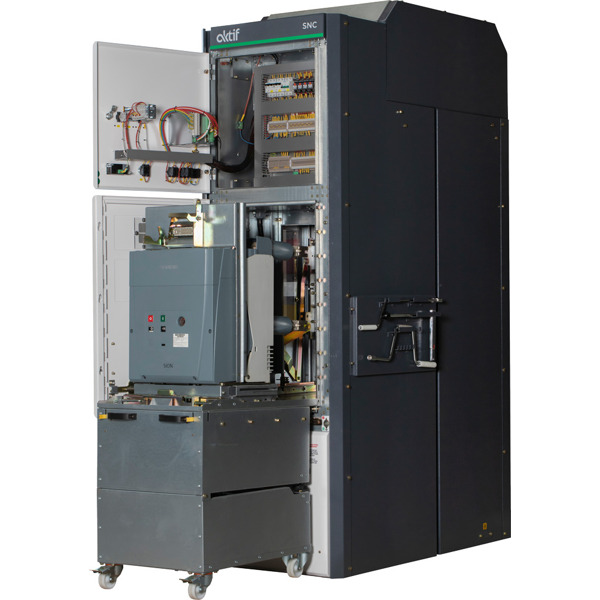

  • Anahtarlama Ekipmanı Bölümü : Bu bölümde proje değerlerine uygun olarak aşağıdaki ekipmanlar yer alır.
    –  Kaset tipi SF6 gazlı veya vakum kesici,
    –  Kesici arabası,
    –  Bara ve kablo bağlantıları için otomatik klapeler (shutter),
    –  Kesici, kesici arabası, klapeler (shutter) ve kapı arasında mekanik kilitlemeler.
  • Kablo Bölümü : Akım, gerilim trafoları, SES serisi topraklama ayırıcısı, parafudr, kapasitif gerilim bölücüler, kablo rakorları ve bağlantı parçalarının bulunduğu bölümdür.
  • Çekmeceli Gerilim Trafosu Bölümü : SNC-2 modelinde bulunan bu bölüm içerisinde gerilim trafosu, gerilim trafosu arabası ve sigortalar bulunur.

Yüksek düzeyde güvenlik ve enerji sürekliliği gerektiren tesislerde güvenle kullanılabilir. Kaset tipi çekmeceli kesici ve çekmeceli gerilim trafosu sayesinde kolay ve hızlı bir şekilde operasyon imkânı sağlayarak tesisinizin montaj ve bakım süresini minimuma indirir. Aktif SNC serisi Metal Clad Hücreler mekaniksel ve elektriksel kilitlemeler ile yanlış manevralara karşı yüksek düzeyde güvenlik sağlar.

Aktif SNC serisi Metal Mahfazalı Metal Bölmeli Modüler Hücreler minimize edilmiş boyutlar ve kompakt tasarımları ile yerden tasarruf sağlar.  SPK serisi prefabrik beton köşkler, SCK serisi sac köşkler, endüstriyel tesisler ve bina gibi iç mekan uygulamalarında kullanılmaya uygun hücrelerdir.

Patlama bacası opsiyonu ile arıza anında oluşan ark, basınç ve meydana çıkan zararlı gazlar odadaki personele ve diğer cihazlara zarar vermeden dış ortama atılır.

Aktif SNC serisi Metal Clad Hücreler tropikal ortam koşulları için, korozyona karşı özel imalat seçeneği sunulmaktadır.

Uluslararası akredite laboratuvarlardan alınan tip testleri, IEC 62271-200 ve TSE EN 61271-200 standartlarına uygun olarak yapılan imalat ile tesisin sürekliliği güvenli bir şekilde sağlanır. IEC62271-210, EN60068, IEEE693, GR-63-Core-Zone4 standartlarına göre sismik tip testlerinden başarı ile geçmiştir ve tip testlerine uygun olarak imal edilirler. SNC serisi Metal Mahfazalı Metal Bölmeli Modüler hücreler  TSE, ISO 9001, ISO 14001 ve ISO 45001  kalite belgelerine ve yerli malı belgesine sahiptir.

5 yıl garanti seçeneği ile güvenilirliği desteklenen SNC serisi metal mahfazalı metal bölmelendirilmiş hücreler tesisiniz için en üst seviyede çözümler sunmaktadır.

Avantajlar

  • Tam kapalı tasarım olarak 3 mm kalınlığında sac,
  • LSC-2B hizmet sürekliliği,
  • PM bölümleme,
  • AFLR sınıfı iç ark dirençli,
  • 4 ayrı ve topraklı erişilebilir bölme,
  • 31,5 kA'e kadar iç ark testi,
  • Güvenli elektriksel ve mekanik kilitleme sistemleri, operasyonel arızalara izin vermez,
  • Özel menteşeli kapı tasarımı ile maksimum çalışma güvenliği,
  • Geçmeli prizler ile hızlı ve hatasız AC ve DC güç bağlantıları,
  • Çekmeceli Vakum / SF6 CB seçeneği ile hızlı ve kolay servis
  • Yük kesici veya vakum kontaktör tasarımı,
  • Uzatmaya izin veren modüler tasarım,
  • Sürekliliği sağlanan topraklama sistemi,
  • Eşsiz tasarım ile kanıtlanmış güvenilirlik,
  • Düşük bakım maliyeti,
  • Arızalı ark, basınç ve zararlı gazların tahliyesi için ayrılmış basınç tahliye kanalı,
  • Kısa devre durumunda 5 kat yapabilen E2-B standardında topraklama anahtarı,
  • SPK serisi prefabrik köşkler veya SCK serisi çelik köşkler ile paket çözüm,
  • Tamamen tip testlerine uygun imalat,
  • Korozyona karşı tropik üretim seçeneği,
  • IEC 62271-210, EN60068, IEEE 693, GR-63 Core Zone 4 ile uyumlu, sismik olarak test edilmiş güvenilir tasarım,
  • 5 yıl garanti seçeneği.

Uygulama alanları

  • Enerji İletim ve Dağıtımı,
  • Yenilebilir Enerji Santralleri,
  • Dizel ve Doğalgaz Santralleri,
  • Trafo Merkezleri,
  • Çimento Fabrikaları,
  • Otomotiv Endüstrisi,
  • Petrol ve Kimya Endüstrisi,
  • Demir Çelik Sanayi,
  • Haddehaneler,
  • Boru hatları,
  • Elektro Kimya Tesisleri,
  • Tersaneler,
  • Acil Durum ve Yedek Santraller,
  • Maden Endüstrisi,
  • Demiryolu Merkezleri,
  • Petrol ve Gaz Endüstrisi,
  • Anma Gerilimi : 3.6 ... 36 kV
  • Güç Frekans Dayanım Gerilimi : 13,8 ... 36 kV
  • Aydınlatma Darbe Dayanma Gerilimi : 75 ... 170 kV
  • Anma Frekansı : 50 / 60 Hz
  • Anma Akımı : 630 ... 3150 A
  • Kısa Devre Dayanım Akımı : 16 ... 40 kA (3 s)
  • İç Ark Akımı : 16 ... 40 kA (1 s)
  • Koruma Sınıfı : IP4X / 3X (Kapılar Kapalı iken / Bölme Arası)
Type Size Download Link
Genel Katalog PDF 1 MB Download
SNC - Metal Mahfazalı Metal Bölmeli Hücreler PDF 1 MB Download
SNC Tip Test Listesi - 12kV PDF 1 MB Download
SNC Tip Test Listesi - 24kV PDF 1 MB Download
SNC Tip Test Listesi - 36kV PDF 1 MB Download
SNC Referans Listesi PDF 1 MB Download
Hava İzoleli Ayırıcılar PDF 1 MB Download
Topraklama Ayırıcısı PDF 1 MB Download
Döner Ayırıcılar PDF 1 MB Download

SNC serisi Metal Mahfazalı Metal Bölmeli (Clad) hücrelerde standart olarak yapılan kilitlemeler nelerdir?

SNC serisi veya SMC serisi Metal Mahfazalı Metal Bölmeli (Clad) hücreler, işletme güvenliğini sağlamak amacı ile IEC62271-200 standardında belirtilen aşağıdaki kilitlemelere uygun olarak imal edilirler. Proje gereksinimlerine göre ilave elektriksel ve mekaniksel kilitlemeler yapılabilmektedir. • Kesici kapalı durumda iken kesici arabasına müdahale edilemez. • Kesiciye servis veya test pozisyonu dışında kapama verilemez. • Kesici servis pozisyonunda iken hücre kapısı açılamaz. • Hücre kapısı açıkken kesiciye kapama verilemez. • Kesici arabası servis pozisyonunda iken topraklama bıçağına müdahale edilemez. • Topraklama ayırıcısı kapalı iken kesici arabasına müdahale edilemez

×
