Thymod Statik Elektronik Kontaktör aşağıdaki avantajları ile öne çıkar:
- Hızlı anahtarlama
- Sıfır geçiş teknolojisi
- Sınırsız anahtarlama ömrü

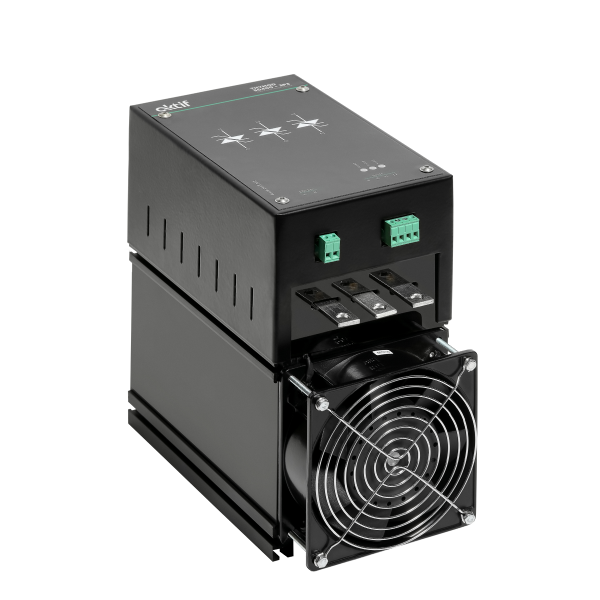

Thymod serisi tristör modülleri, kompanzasyon sistemlerindeki kondansatörlerin şebekeye bağlantısında kullanılan anahtarlama elemanıdır. Tristörler üzerinden geçen kapasitif akım sıfır geçiş noktasında anahtarlanır. Bu sayede kondansatörler transient yaşamadan devreye girer. Sıfır geçiş teknolojisi sayesinde kondansatörlerin yeniden devreye alınmasından önce deşarj süresini beklemeye gerek kalmaz. Anahtarlama kartının benzersiz tasarımı sayesinde tetikleme gerilimi olarak harici bir kaynağa ihtiyaç yoktur. Asset Thymod serisi tristör modülleri üzerindeki alüminyum soğutucu gövde ve bu gövdeye entegre soğutucu fana sahiptir bu sayede yarı iletken malzemeler dış ortam sıcaklığından minimum seviyede etkilenirler.
- Çok hızlı reaktif güç kompanzasyonu
- Sıfır geçiş teknolojisi
- Transient olmadan anahtarlama
- Sessiz çalışma
- Deşarj süresi beklemeden tekrar devreye alabilme
- Limitsiz anahtarlama sayısı
- Modüler ve kompakt tasarım
- Kolay montaj ve değişim
- Uzun ömür
- 100 kVAr'a kadar kondansatör adımı
- 480 Va kadar baraya direkt bağlantı
Thymod Statik Elektronik Kontaktör | Uygulamalar
Yük değişimi çok hızlı olan dinamik, endüstriyel sistemler, Haddehaneler, Tekstil makineleri, Presler, Kaynak makineleri, Otomotiv tesisleri, Asansörler, Vinçler.| Ürün Bandı | ||
| Model | Bağlantı Tipi | 400V nominal bara geriliminde maksimum kademe gücü |
| Thymod-25400-3P2 | 2 faz | 25 kVAr |
| Thymod-50400-3P2 | 2 faz | 50 kVAr |
| Thymod-100400-3P2 | 2 faz | 100 kVAr |
| Thymod-25400-3P3 | 3 faz | 25 kVAr |
| Thymod-50400-3P3 | 3 faz | 50 kVAr |
| Thymod-100400-3P6 | 3 faz | 100 kVAr |
| Çalışma gerilimi | 400V – 480V AC |
| Frekans | 50 - 60 Hz |
| Nominal Akım | 160 A ‘e kadar |
| Besleme Gerilimi | 230 V AC |
| Maksimum Kondansatör Gücü | 100 kVAr’a kadar |
| Tetikleme Sinyali Gerilimi | 5V |
| Cevap Süresi | <40 milisaniye |
| Çalışma Sıcaklığı | -10 °C ile + 55 °C arasında |
| Yarı İletken Tipi | Tristör – Tristör Modülü |
| Yarı İletken Modül Sayısı | 2 veya 3 ( Modele göre değişiklik gösterir ) |
| Soğutma | Tek Fan destekli alüminyum soğutucu gövde |
| Koruma | Termal koruma ( kademe 80 °C’de otomatik devredışı kalır ) |
| Boyutlar | 125 x 225 x 240 mm |
| Ağırlık | 6100 g |
| Montaj | Montaj plakasına dikey montaj |
| Koruma Sınıfı | IP20 |
| Standartlar | EN 60429-1 , IEC 60439-1,2 |
